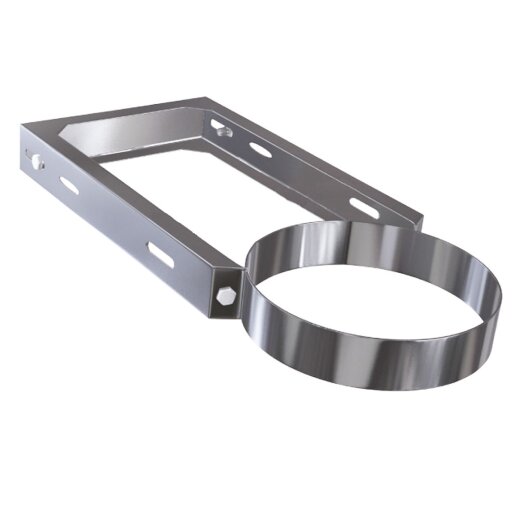

Unsere verstellbaren Wandhalter für Edelstahlschornsteine sind universell einsetzbar für
Schornsteinsysteme mit 30 mm Dämmung. Mit unseren verstellbaren Wandhaltern bestimmen Sie ganz flexibel Ihren Wandabstand. Wie bei allen unseren Edelstahlschornstein Elementen sind auch unsere Wandhalter aus hochwertigem und korrosionsunempfindlichen Edelstahl gefertigt.
Wer einen größeren Wandabstand als 5 cm benötigt, der hat mit unseren verstellbaren Wandhaltern das passende Produkt gefunden. Unsere verstellbaren Wandhalter in 6 Variationen ermöglichen ihnen den Wandabstand variabel und individuell anzupassen. Dabei ist zu beachten, dass jeder Wandhalter einen minimalen und einen maximalen Wandabstand erreicht. Siehe hierzu unten stehende Tabelle unter Punkt C.
Beachten Sie bitte, dass bei jedem Wandhalter auch die unterschiedlichen Durchmesser der Edelstahl-Kaminrohre von Relevanz sind und aus der unten stehenden Tabellenmatrix abgelesen werden können.
Bei der Angabe des Durchmessers (DN bzw. DW) handelt es sich um Durchmesserangaben des Innenrohres und es ist immer ein Edelstahlschornstein-Element mit 30 mm Dämmung gemeint. Die Angabe "a" und "b" in der Tabelle bezeichnen folgende Werte:
a = Breite des Wandhalters
b = Breite der Bohrung zur Befestigung
WHT0 - 80 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 058-091 | 056-089 | 056-089 | 048-082 | 047-081 | 042-075 | 037-070 |
WHT1 - 120 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 098-131 | 096-129 | 096-129 | 088-122 | 087-121 | 082-115 | 077-110 |
WHT2 2 - 160 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 125-171 | 122-169 | 121-168 | 115-162 | 114-161 | 108-155 | 103-150 |
WHT3 - 330 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 228-341 | 226-339 | 225-338 | 218-332 | 217-331 | 212-325 | 207-320 |
WHT4 - 530 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 330-543 | 328-541 | 326-539 | 321-534 | 318-532 | 317-531 | 312-525 |
WHT5 - 750 mm Wandabstand*
| dn | 113 | 120 | 130 | 150 | 160 | 180 | 200 |
| a | 208 | 214 | 222 | 240 | 248 | 266 | 283 |
| b | 128 | 134 | 142 | 160 | 168 | 186 | 203 |
| c (Wandabstand) | 625-761 | 625-761 | 622-759 | 614-754 | 614-752 | 613-751 | 608-745 |
*Die Bezeichnung ergibt sich aus der Annahme das es sich um den Durchmesser DN 150 handeltPDF
