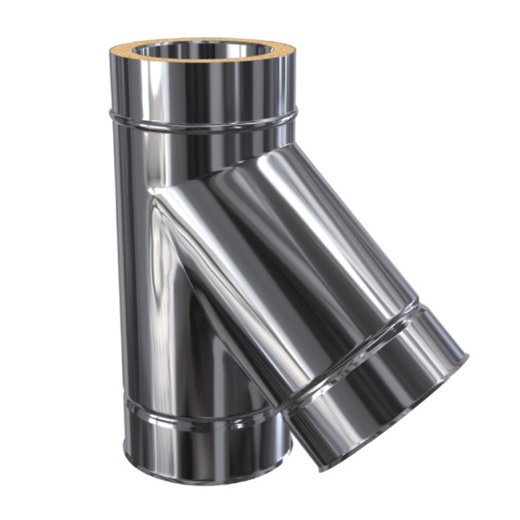

Edelstahlkamin T-Stück Silverfire Basic 45° DW 180

Beschreibung
Bewertungen

Dieses T-Stück bzw. der Feuerungsanschluss doppelwandig ist das Element, welches den horizontalen Abzweig bildet, um den Schornstein von Außen nach Innen zu führen. Hierzu wird in der Regel eine doppelwandige Wanddurchführung verwendet, welche üblicherweise mit einem Doppelwandfutter endet.

T-Stück in 90 oder 45 Grad ?

Feuerungsanschlüsse gibt es mit 90 und 45 Grad Abzweig, wobei das T-Stück 90 Grad das Gebräuchlichste ist. Grundsätzlich hat das T-Stück auch hierdurch seinen Namen erhalten, da das Bauteil und der Rauchrohranschluss im 90° Winkel zueinanderstehen, was eine T-Form bildet. T-Stücke mit 45° Grad kommen immer da zum Einsatz, wo der Zugwiderstand verringert werden soll.

Welches System soll ich wählen ?

Die hier angebotenen Schornsteinsysteme weisen alle eine 30mm Isolationsstärke und eine ca. 7cm tiefe Steckverbindung auf. Die unterschiedlichen Schornsteinsysteme Silverfire Basic, Goldfire Basic und Goldfire Basic Plus unterscheiden sich in Materialstärke, Edelstahllegierung und Verarbeitung bzw. Ausstattung. Bitte achten Sie darauf, das das hier gewählte Bauteil zu Ihrem Schornsteinsystem passt bzw. kompatibel ist.

PDF

Konformitätserklärung / DoP

CE für unsere doppelwandigen Edelstahlschornstein-Systeme. Diese Konformitätserklärung gilt als Nachweis für Ihren Schornsteinfeger.

Konformitätserklärung / DoP

Technische-Zeichnung T-Stück 45°

Technische-Zeichnung T-Stück 45°

Brennstoff:	Gas Holz Heizöl
Form:	Rund
Betriebsweise:	N1-Unterdruck Feucht Trocken
Schornsteinsystem:	Silverfire 0,5 mm
Dämmstärke:	30 mm
Werkstoff Innenrohr:	1.4521 (AISI 444)
Werkstoff Aussenrohr:	1.4509 (AISI 441)
Max. Betriebstemperatur:	600° C
Korrosionsklasse:	V2
Materialstärke Innenrohr:	0,5 mm
Materialstärke Aussenrohr:	0,4 mm
Durchschnittliche Rauheit:	1,0 mm
Isolation:	Mineralwolle
Rußbrandbeständigkeit:	ja
Schweißmethode:	Plasma / WIG , verschweißt
Thermischer Widerstand:	0,56 m² K/W bei 200 °C
Verbindungsart:	Muffe
Zulassung / Zertifikate:	DoP-Nr. 0432-CPR-00403-10
