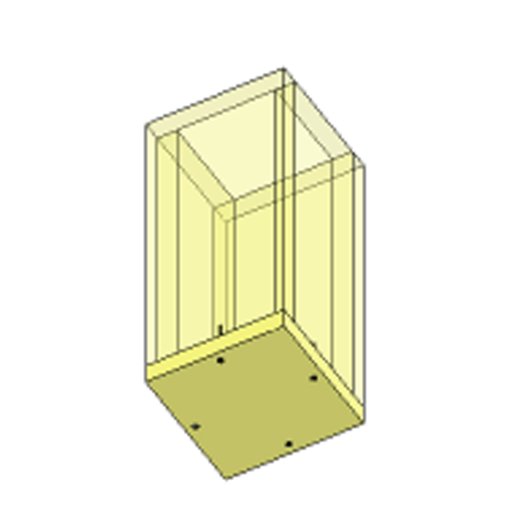

Brandschutzschacht Endboden F90 220 x 220 mm

Beschreibung
Bewertungen

Mithilfe von Brandschutzschächten können Sie Ihr Abgassystem im Inneren des Hauses verlegen.

Die von uns angebotenen Brandschutzschächte lassen sich ganz einfach aus einzelnen Schachtelementen herstellen. Die einzelnen Schachtelemente lassen sich dabei sehr einfach miteinander verbinden.

Das hier angebotene Schachtelement wird als Endboden für den Brandschutzschacht verwendet.

Wählen Sie Ihre Ausführung

Alle Schachtelemente bieten wir in unterschiedlichen Maßen und in zwei verschiedenen Feuerwiderstandsdauern an. Wählen Sie bitte für jedes Schachtelement bei der Bestellung die gleiche Feuerwiderstandsklasse und das gleiche Schachtinnenmaß (auch bei Winkelelementen).

Feuerwiderstandsdauer

Bei der Feuerwiderstandsdauer haben Sie die Wahl zwischen

Ausführung F30 (30 Minuten Feuerwiderstandsdauer)
Ausführung F90 (90 Minuten Feuerwiderstandsdauer)

Bei der Bestellung müssen Sie die Feuerwiderstandsklasse zwingend im jeweiligen Auswahlfeld angeben. Achten Sie bitte darauf, bei allen Schachtelementen die gleiche Feuerwiderstandsklasse anzugeben.

Wir empfehlen generell eine Feuerwiderstandsklasse F90.

Schachtinnenmaß

Abhängig vom Durchmesser des verwendeten Innenrohrs müssen Sie das Schachtinnenmaß passend wählen. Zur Auswahl stehen:

120 x 120 mm
140 x 140 mm
160 x 160 mm
180 x 180 mm
200 x 200 mm
220 x 220 mm
240 x 240 mm
260 x 260 mm
280 x 280 mm
300 x 300 mm

Achten Sie bitte darauf, bei der Bestellung bei jedem Schachtelement das gleiche Schachtinnenmaß zu wählen (gilt auch für Winkelelemente).

Technische Merkmale unserer Brandschutzschächte

Das Material, aus dem unsere Brandschutz-Schachtelemente hergestellt werden, sind sehr hochwertige, unbeschichtete und zementgebundene Silikat-Brandschutzplatten (Promatect-500 L). Die Wandstärke unserer Schachtelemente beträgt 40 mm. Durch das geringe Materialgewicht entstehen beim Einbau nur geringe statische Belastungen.

Für jedes einzelne Schachtinnenmaß bieten wir zusätzlich passgenaue, innenliegende Isolierungen an, die feuerfest sind und sich durch eine sehr hohe Dämmwirkung auszeichnen.

Unsere Brandschutzschächte können mit jedem beliebigen Innenrohr jedes Herstellers verwendet werden.

Alle von uns angebotenen Schachtelemente finden Sie übersichtlich aufgelistet an dieser Stelle.

Wichtiges für die Montage

Bei Bemessung, Entwurf und Planung sind alle Vorgaben der DIN V 18160-1:2006-01 maßgeblich und zwingend zu beachten. Für Decken- und Dachdurchführungen gilt das in gleicher Weise.

Wo Deckendurchbrüche erforderlich sind, müssen diese fachgerecht hergestellt werden. Zulässig ist der Einbau bei Geschosshöhen bis zu 5.000 mm.

Lastabtragung

Das Gewicht des Brandschutzschachts muss mindestens alle 15 m auf F90 Massivdecken abgetragen werden.

Dafür sind Aufhängungen aus verzinktem Stahlblech oder umlaufende Streifen aus Promatect-500 Platten zulässig. Stahlblech-Aufhängungen müssen Sie dabei zwingend in Installationsschienen einhängen. Umlaufende Plattenstreifen müssen eine Stärke von 40 mm und eine Höhe von 60 mm aufweisen.

Eine Sicherung gegen Ausknicken ist zusätzlich erforderlich. Die Sicherung kann durch geeignete Wandbefestigungen aber auch durch fachgerecht ausgeführte Deckeneinspannungen erfolgen. Die geltenden Vorgaben für die Abstände der Sicherungen müssen genau beachtet werden.

Schrägführung des Schachts

Brandschutzschächte dürfen maximal bis zu einem Winkel von 45° schräggeführt werden. Schrägführungen in einem größeren Winkel sind grundsätzlich nicht erlaubt.

Eine Schrägführung muss immer in einem dauerhaft gut zugänglichen Raum liegen.

Für jede Schrägführung sowie für den direkt darüber liegenden Abschnitt sind Konsolen aus Stahlblech als Auflage vorzusehen. Die Dübelkräfte bei der Krafteinleitung in die Wand sind dabei für jeden Einzelfall separat zu ermitteln.

Verbinden von Schachtelementen

Schachtelemente können entweder an der Außen- oder an der Innenseite verbunden werden.

Für Verbindungen an der Außenseite werden werden außen angeklammerte Manschetten aus Plattenstreifen (Promatect-H) mit einer Breite von 100 mm eingesetzt. Danach werden die Schachtelemente mit Verbindungsmuffen versehen.

Für Verbindungen an der Innenseite können spezielle Steckverbinder aus Stahlblech verwendet werden.

Das Verkleben der Schachtelemente ist ausschließlich mit "Promat-Kleber K84" vorzunehmen.

Qualitätsprodukte aus deutscher Produktion

Unsere Brandschutzschächte werden von einem bekannten deutschen Qualitätshersteller (ZLT Lüftungs- und Brandschutztechnik GmbH) hergestellt.

Alle von uns angebotenen Ausführungen haben eine bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik (DIBt).

Zulassungsnummer der bauaufsichtlichen Zulassung: Z-7.4-3347
Systemname: VENTIPIPE Schachtelemente für Abgasanlagen

Bei Fragen zu unseren Produkten oder wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, zögern Sie nicht, uns einfach anzusprechen. Wir sind telefonisch oder per WhatsApp für Sie erreichbar. Wir stehen Ihnen auch gerne bei allen anderen Fragen rund um Ihren Edelstahlschornstein oder Leichtbauschornstein gerne beratend zur Seite und unterstützen Sie auch falls nötig gerne bei der Planung Ihrer Schornsteinlösung.

Tipp: Sehen Sie sich auch unsere Leichtbauschornstein-Komplettsysteme MK Basic light und unseren Raab LB Universal Leichtbauschornstein einmal an!

Zusätzlich zu den Komplett-Bausätzen, die bereits alle Teile beinhalten, die Sie benötigen, bieten wir alle Formteile auch einzeln und separat an, damit Sie ganz einfach und unkompliziert die von Ihnen geplante Abgasanlage zusammenstellen können.

Einige weitere wissenswerte Fakten über innenliegende Edelstahlschornsteine finden Sie außerdem an dieser Stelle.
