Schornsteinsanierung oval: 90° T-Stück für den Rauchrohranschluss
Wenn Sie Ihren gemauerten Schornstein sanieren oder seine Dimensionierung anpassen müssen, bieten wir Ihnen in unserem Shop hochwertige einwandige Edelstahlschornsteine, die Sie lediglich in Ihren alten Kamin einsetzen und anschließen müssen.
Für besonders einfaches Sanieren finden Sie bei uns im Shop direkt einen kompletten Bausatz zur Schornsteinsanierung mit wählbarem Durchmesser und in unterschiedlichen Materialstärken.

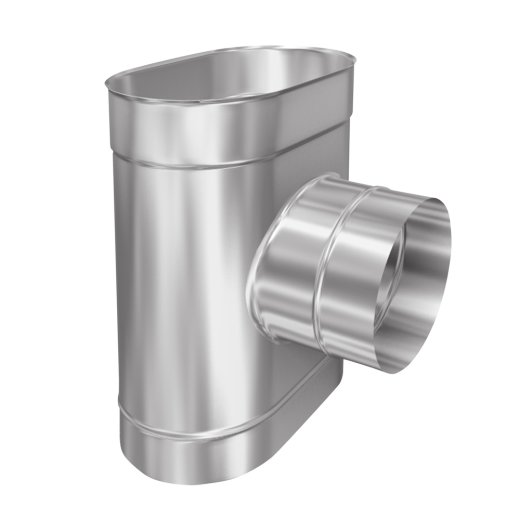

Alternativ führen wir auch alle Formteile einzeln, aus denen Sie sich ihr individuelles Schornsteinsanierungs-System selbst zusammensetzen können. Das hier angebotene T-Stück dient zum Anschluss des Rauchrohrs der Feuerstätte an den Kamin. Der Winkel zwischen dem Schornstein und dem Rauchrohranschluss beträgt bei diesem Formteil 90°.
Ausschließlich geeignet für die Kaminsanierung in der ovalen Variante
Achten Sie darauf, dass es sich hier um ein Formstück für einen ovalen Schornsteinbausatz handelt. Ein entsprechendes Formteil für die runde Variante unseres Schornsteinsanierung finden Sie an dieser Stelle, alternativ gibt es auch eine Alternative mit integriertem Zugbegrenzer.
Dieses Formteil dient ausschließlich dem Einsatz bei der Kaminsanierung - für gewöhnliche Edelstahlschornsteine und LAS-Schornsteine gibt es jeweils eigene Formteile, die dafür geeignet sind.
Ausrichtung des Rauchrohranschlusses
Je nachdem, ob Ihr Sanierungsschornstein längs oder quer im gemauerten Schornstein liegt, muss der Rauchrohr-Anschluss entweder auf der Breitseite oder auf der Schmalseite des Ovals liegen.
Sie können beide Varianten bei uns bekommen. Wählen Sie die entsprechende Variante bitte bei der Bestellung als erstes aus (Auswahlfeld "Funktionsseite": entweder "schmal" für einen Rauchrohranschluss auf der Schmalseite oder "breit" für einen Anschluss auf der Breitseite des Schornstein-Formteils).
Richtige Dimensionierung des Formteils auswählen
Nach der Auswahl der grundlegenden Variante müssen Sie dann noch die richtige Dimensionierung auswählen.
Dazu benötigen wir für Ihre Bestellung insgesamt drei Angaben:
- die gewählte Materialstärke
- die Länge der kürzeren Seite des Ovals ("Seite A") sowie
- die Länge der längeren Seite des Ovals ("Seite B", Breitseite)
Bei der Materialstärke wählen Sie bitte immer die Stärke aus, die sie auch für alle anderen Formteile Ihres Systems ausgewählt haben. Zur Wahl stehen hier:
- 0,5 mm
- 0,6 mm
- 0,8 mm und
- 1,0 mm
Bei der Dimensionierung benötigen wir eine Maßangabe für die Seite A (kürzere Seite), dabei können Sie wählen zwischen:
Zusätzlich müssen Sie noch eine Maßangabe für die Seite B (die längere Seite des Ovals) angeben. Hier haben Sie die Wahl zwischen:
- 140 mm
- 150 mm
- 160 mm
- 180 mm
- 190 mm
- 200 mm
- 220 mm
- 230 mm oder
- 240 mm
Bitte richten Sie sich bei der Auswahl der Maße ebenfalls nach den Maßen, die Sie bei allen anderen Formteilen angegeben haben.
Sollten Sie Schwierigkeiten bei der richtigen Dimensionierung Ihres Systems haben, zögern Sie nicht, uns anzusprechen. Wir sind Ihnen gerne auch bei der Ermittlung der richtigen Dimensionen auf fachgerechte Weise (Schornsteinberechnung) gerne behilflich, halten Sie dafür aber bitte die technischen Daten Ihrer Feuerstätte, die Sie anschließen wollen, bereit.
Technische Merkmale
Wie alle anderen Formteile entspricht auch unser T-Stück mit 90°-Rauchrohranschluss allen gängigen Normen und ist mehrfach geprüft und zertifiziert. Damit sind Sie auf jeden Fall auf der sicheren Seite.
Die sehr hohe Stahlqualität sorgt für sehr hohe Korrosionsfestigkeit und Säurebeständigkeit aller Schornsteinteile - damit ist sichergestellt, dass Ihr Sanierungsschornstein für viele Jahre ohne Probleme seinen Zweck erfüllen kann.
Dieses Formteil hat Korrosionsklasse V2 und ist für Abgastemperaturen von bis zu 450 °C ausgelegt. Damit ist ein Betrieb mit allen Brennstoffen, auch mit Festbrennstoffen, möglich.
