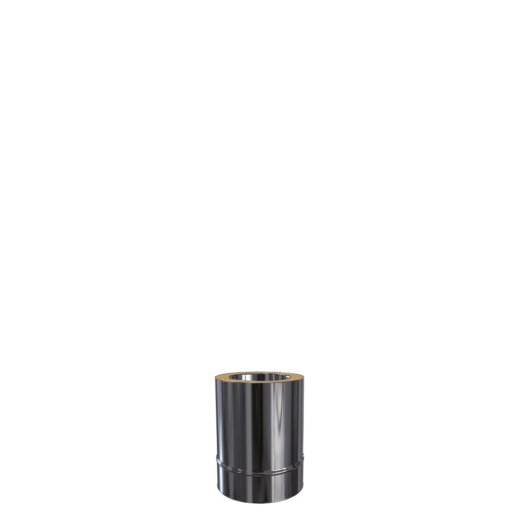

Edelstahlkamin Längenelement kürzbar Silverfire Basic 250 mm DW 150

Beschreibung
Bewertungen

Doppelwandiges frei kürzbares Edelstahlschornstein Rohrelement mit einer 30mm Isolierung. Verfügbar in den Längen 1000, 500 und 250mm für unsere Schornsteinsysteme Silverfire Basic, Goldfire Basic und Goldfire Basic Plus.

Wo findet dieses Bauteil Anwendung ?

Die Anwendungsmöglichkeiten von kürzbaren Längenelementen ist breit gefächert, wobei die Anwendung als Wanddurchführungsrohr wohl die häufigste ist. Hierbei wird das Element horizontal an das T-Stück angeschlossen, um das Schornsteinsytem von Außen nach Innen zu führen. Es wird bündig mit der Innenwand gekürzt und in Verbindung mit einem Übergangsstück von einwandig auf doppelwandig erhält man seinen Anschlussstutzen für das Ofenrohr. Weitere Anwendungsgebiete sind außerdem zwischen einem Winkelversatz oder unterhalb des T-Stücks bei einer Bodenmontage.

PDF

Konformitätserklärung / DoP

CE für unsere doppelwandigen Edelstahlschornstein-Systeme. Diese Konformitätserklärung gilt als Nachweis für Ihren Schornsteinfeger.

Konformitätserklärung / DoP

Technische-Zeichnung Längenelement kürzbar 500 mm

Technische-Zeichnung Längenelement kürzbar 500 mm

Brennstoff:	Gas Holz Heizöl
Form:	Rund
Betriebsweise:	N1-Unterdruck Feucht Trocken
Schornsteinsystem:	Silverfire 0,5 mm
Dämmstärke:	30 mm
Werkstoff Innenrohr:	1.4521 (AISI 444)
Werkstoff Aussenrohr:	1.4509 (AISI 441)
Max. Betriebstemperatur:	600° C
Materialstärke Innenrohr:	0,5 mm
Materialstärke Aussenrohr:	0,4 mm
Durchschnittliche Rauheit:	1,0 mm
Isolation:	Mineralwolle
Rußbrandbeständigkeit:	ja
Schweißmethode:	Plasma / WIG , verschweißt
Thermischer Widerstand:	0,56 m² K/W bei 200 °C
Verbindungsart:	Muffe
Zulassung / Zertifikate:	DoP-Nr. 0432-CPR-00403-10
